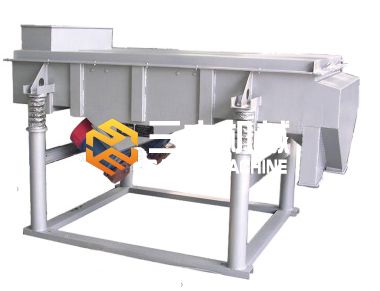

產品名稱:SZX輕型直線篩
描 述:szx輕型直線篩的特點:穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等1.密封性好、較少粉塵溢散。2.耗能少、咮音低、篩網使用壽命長。3.篩分精度高、處理堡大、結構簡單。4.全封閉結構、自雜料、更S好流水線傾。 5.篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好.牢固可靠
在線聯系查看更多聯系方式>
聯系人:總經理 電 話:13673501688、17739198588 0373-7080990/7080992/7080989
注:如果您不確定需要哪種產品,請聯系我們,我們將為您提供最適合您的產品!
SZX輕型直線篩概述:
szx輕型直線篩利用振動電機激振作為振動源.使物料在篩網上被拋起,同時向前作直線運動,物料從給料機均勻地進入篩分機的進料口,通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產毋高、結構簡單、易維修、全封閉結構,無粉塵溢散,自動排料,更適合于流水線作業.
szx輕型直線篩的特點:
穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等
1.密封性好、較少粉塵溢散。
2.耗能少、咮音低、篩網使用壽命長。
3.篩分精度高、處理堡大、結構簡單。
4.全封閉結構、自雜料、更S好流水線傾。
5.篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好.牢固可靠
szx輕型直線篩工作原理:
直線振動篩工作時,兩電機同步反向旋轉直線產生激振力,迫使篩體帶動篩網做縱向運動,使其上的物料受激振力而周斯性向前拋出一個射程,從而完成物料篩分作業。直線振動篩是雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角,在激振力和物料自重力的合力作用下.物料在篩面上被拋起跳躍式向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。較大給料粒度不大于10mn^該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、較少粉塵溢敗、維修方便、可用于流水線生產中的自動化作業。直線振動篩廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。
SZX輕型直線篩結構說明:
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形董較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、靑銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書>。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成串故,
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重堡,安裝時,彈簧必須垂直與地面。
7、支架:由四個支柱和兩個槽鋼組成,支持費篩箱,安裝時支柱必須垂直于地面.兩支柱下面的槽鋼應相互平行。
szx輕型直線篩安裝調試與使用:
該設備應固定在專用地基上.由預埋螺栓固定。如不打?qū)S玫鼗?,?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配2安全可筘的接地保護線。
注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝罝拆掉。
新篩機安裝好以后,應按以下要求檢查:
1、檢査振動電機繞組對地的絕緣電阻,若<20MQ必須烘干后方能使用。
2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸.,
3、閉合電源開關,確認振動電機同步反向旋轉.進行10-20^鐘空運轉,設備在運行時如有異常聲音.應迅速關機進行檢査處理。設備運轉正常后,可將少S黑篩分的物料通過進料口投入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料霣.
4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網.特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。
5、用戶可根據篩機的層數.物料比重不同來增減篩機的激振力{通過調節振動電機兩端偏心重錘的夾角來增減激振力).使篩機達到較佳的篩分效果。
6、設備在停機時產生瞬間的共振區,此時振幅和哚聲會明顯增大,屬正?,F(xiàn)象.設備在開停機前.篩面上不得有存留物料.篩網需經常檢査是否張緊、破損,如有破損要即時更換。
